Boyler bağlantı şeması

MIT kataloğu ve kullanım kılavuzundaki bağlantı şemaları, her şemadaki tesisat elemanları ve modele göre bağlantı ölçüleri. Kılavuza göre mekanik tesisat, ürün modeline uygun şemaya göre ehliyetli firmalarca yapılır.

Kaynaklar: MIT ürün kataloğu (01-2019, V1.0) s. 4–8 ve 14; montaj ve kullanım kılavuzu s. 1–6Son güncelleme: 16 Ekim 2026

Tek serpantinli boyler ve kazan

Kazandan gelen hat serpantine girer, serpantinden çıkan su kazana döner. Kullanım tarafında soğuk su alttan girer, sıcak su üstten çıkar; sirkülasyon hattı boylere geri bağlanır.

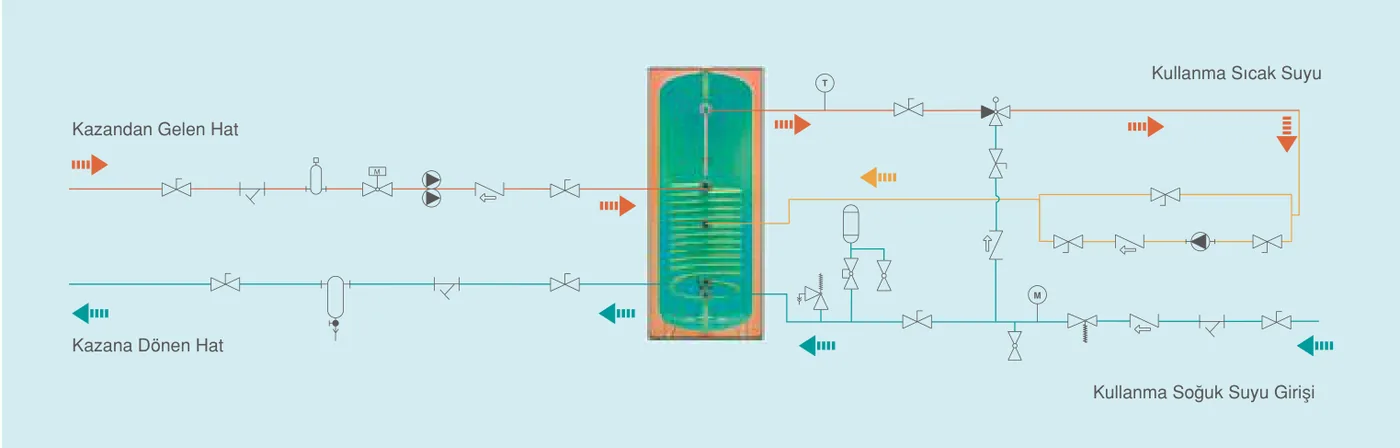

Tek serpantinli boyler bağlantı şeması: kazandan gelen ve kazana dönen hat serpantine bağlı; soğuk su girişi, kullanma sıcak suyu çıkışı ve sirkülasyon hattı
Şekil 1. Tek serpantinli hızlı boyler bağlantı şeması. Kaynak: MIT ürün kataloğu, s. 4 (PDF s. 9). Sembollerin anlamı Şekil 8'de.

Şemadaki elemanlar

  • Kazan gidişinde: küresel vana, pislik tutucu, hava ayırıcı, 2 yollu motorlu vana, ikiz pompa, çek valf
  • Kazan dönüşünde: küresel vana, pislik tutucu, tortu tutucu
  • Soğuk su girişinde: küresel vana, pislik tutucu, çek valf, basınç düşürücü, basınç göstergesi, boşaltma vanası
  • Boyler soğuk su girişinde: basınç emniyet ventili ve membranlı genleşme tankı
  • Sıcak su çıkışında: sıcaklık göstergesi ve 3 yollu vana
  • Sirkülasyon hattında: pompa, çek valf, küresel vanalar
Bağlantı ölçüleri, MIT 101–3001 Katalog s. 4. İnç.
HacimSu, sirkülasyonSerpantin
100 L¾"1"
160–200 L¾"1¼"
300–500 L1"1¼"
800–2.000 L1¼"1¼"
2.500–3.000 L1½"1½"

Çift serpantinli boyler, güneş kollektörü ve kazan

Katalogdaki şemada kazan devresi üst serpantine, güneş kollektörü devresi alt serpantine bağlanır. Kollektör devresinde ayrıca basınç emniyet ventili, membranlı genleşme tankı, hava purjörü, sıcaklık ve basınç göstergesi, pompa ve çek valf vardır.

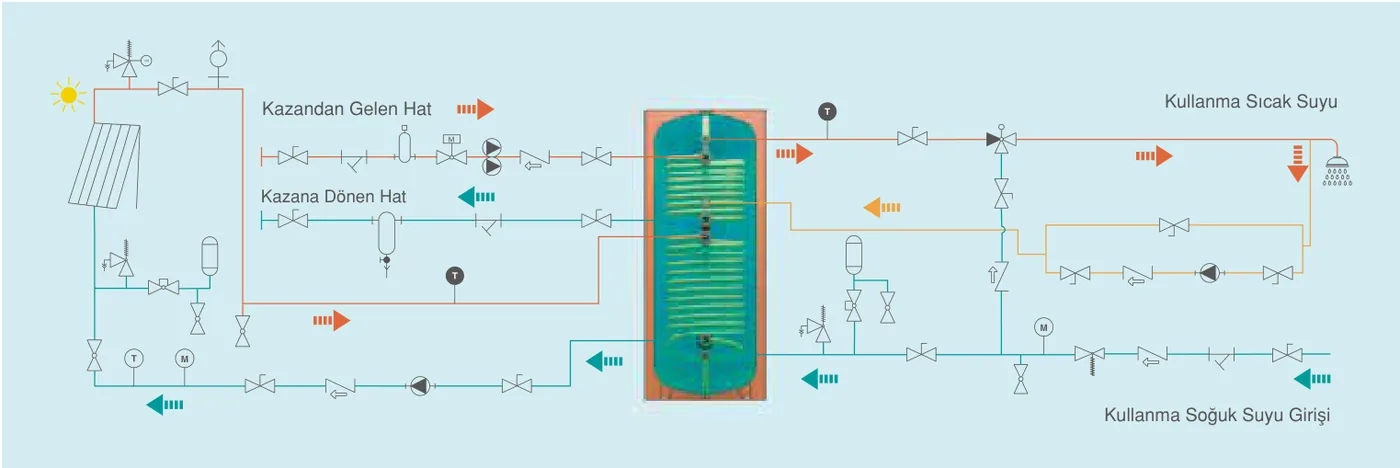

Çift serpantinli boyler bağlantı şeması: güneş kollektörü devresi alt serpantine, kazan devresi üst serpantine bağlı; kullanım suyu ve sirkülasyon hattı
Şekil 2. Çift serpantinli hızlı boyler bağlantı şeması. Kaynak: MIT ürün kataloğu, s. 6 (PDF s. 11).

Kılavuzdaki çift serpantinli şema (s. 5) aynı düzeni gösterir. İngilizce kılavuz ısı pompalı tek ve çift sıralı serpantinli boyler şemalarını da verir (s. 4–6); Türkçe kılavuzda bu şemalar yoktur.

Bağlantı ölçüleri, MIT 162–3002 Katalog s. 6. İnç.
HacimSu, sirkülasyonÜst ve alt serpantin
160–200 L¾"1¼"
300–500 L1"1¼"
800–2.000 L1¼"1¼"
2.500–3.000 L1½"1½"

Elektrikli boyler

Serpantin yoktur; su elektrikli ısıtıcıyla ısınır. Kılavuza göre elektrikli ısıtıcıda termostatik kontrol cihazı, enerji kesme cihazı, kaçak akım rölesi ve topraklama zorunludur; besleme panosuna en az 6 mm topraklama kablosu bağlanır.

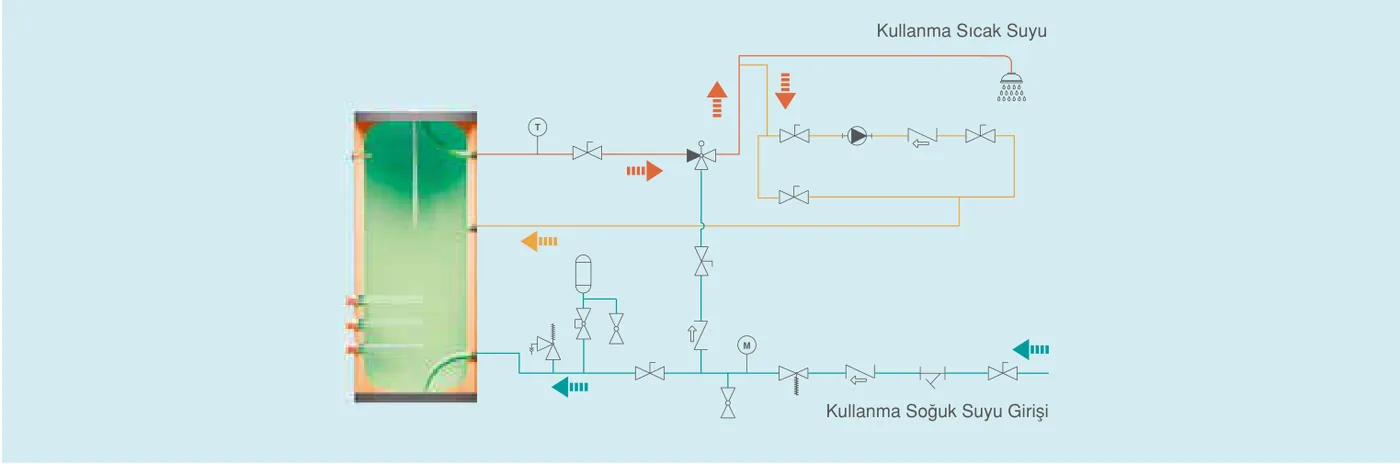

Elektrikli boyler bağlantı şeması: soğuk su girişi, kullanma sıcak suyu çıkışı, sirkülasyon hattı ve emniyet elemanları
Şekil 3. Elektrik ısıtıcılı boyler bağlantı şeması. Kaynak: MIT ürün kataloğu, s. 8 (PDF s. 13).
Pano tipine göre kablo kesiti Kullanım kılavuzu s. 6. Kablo 25 m'den uzunsa ve 4'ten fazla ısıtıcıda firmaya danışılır.
Pano tipiEn çok güç (kW)En çok akım (A)Kablo, 25 m'ye kadar
1 × 7,5 kW7,512,04 × 4 mm NYY
1 × 10 kW1016,04 × 4 mm NYY
1 × 15 kW1524,04 × 6 mm NYY
2 × 7,5 kW1524,04 × 6 mm NYY
2 × 10 kW2032,04 × 6 mm NYY
2 × 15 kW3048,04 × 10 mm NYY
3 × 7,5 kW22,536,04 × 6 mm NYY
3 × 10 kW3048,04 × 10 mm NYY
3 × 15 kW4572,14 × 16 mm NYY
4 × 7,5 kW3048,04 × 10 mm NYY
4 × 10 kW4064,04 × 16 mm NYY
4 × 15 kW6096,14 × 25 mm NYY

Kablo kesiti kılavuzdaki gibi yazıldı; birim kılavuzda "mm"dir. Elektrik bağlantısı ehliyetli elektrikçiye yaptırılır.

Bağlantı ölçüleri, MIT 103–5003 Katalog s. 8. İnç. P&T valf ¾".
HacimSoğuk ve sıcak suSirkülasyon
100–200 L¾"¾"
300–500 L1"¾"
800–2.000 L1¼"1"
2.500 L1½"1"
3.000–5.000 L1½"1¼"

Yatık ve U tipi boyler

Kılavuz yatık boyler ile U tipi bakır borulu tek ve çift serpantinli boyler için de şema verir. Bu tiplerin ölçü tablosu katalogda yoktur; teklif isterken ölçüleri yazılı isteyin.

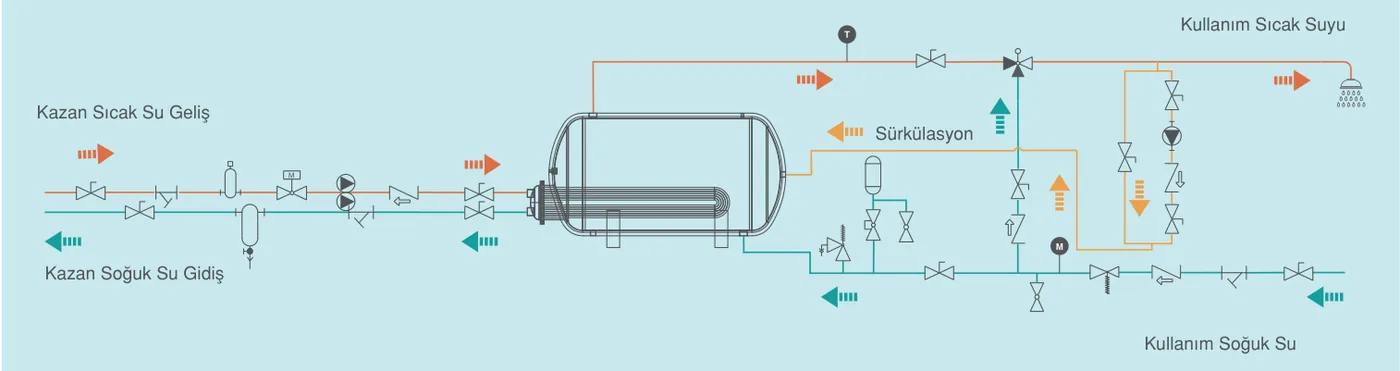

Yatık boyler bağlantı şeması: kazan sıcak su gelişi ve soğuk su gidişi, sirkülasyon, kullanım sıcak ve soğuk suyu
Şekil 4. Yatık boyler bağlantı şeması. Kaynak: montaj ve kullanım kılavuzu, s. 5 (PDF s. 10).

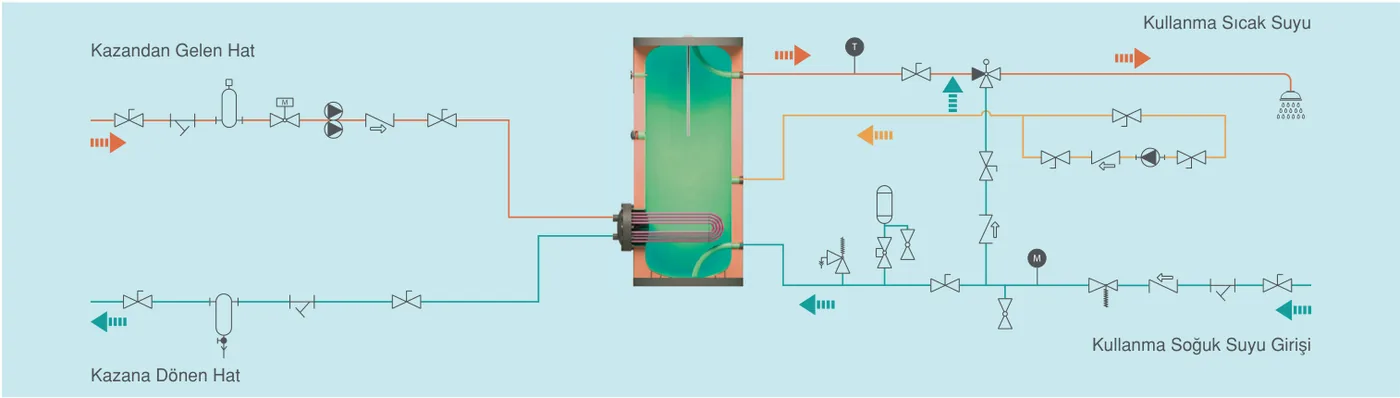

U tip bakır borulu tek serpantinli boyler bağlantı şeması
Şekil 5. U tip bakır borulu tek serpantinli boyler. Kaynak: kılavuz, s. 6 (PDF s. 11).

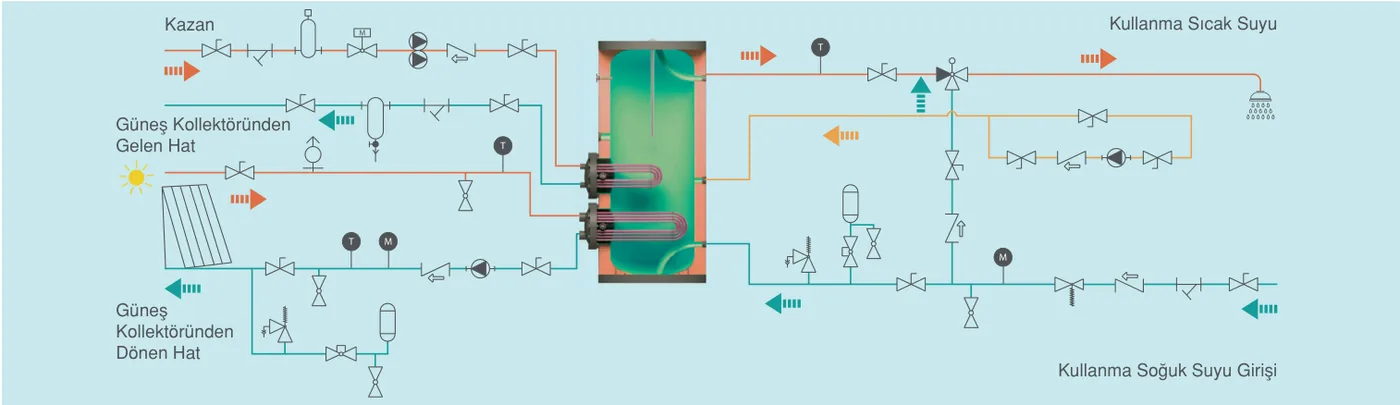

U tip bakır borulu çift serpantinli boyler bağlantı şeması: kazan ve güneş kollektörü devreleri
Şekil 6. U tip bakır borulu çift serpantinli boyler. Kaynak: kılavuz, s. 7 (PDF s. 12).

Emniyet ventili ve genleşme tankı

Emniyet ventili

Kılavuzdaki her boyler şemasının altında aynı kural var: cihaz işletme basıncından en az %10 düşük açma basıncına sahip, TS EN 1487:2016'ya uygun otomatik tip emniyet ventili kullanılır. Ventil takılmamışsa, arızalıysa veya yanlış bağlanmışsa cihaz garanti dışıdır (kılavuz s. 2). İngilizce kılavuz tek ve çift serpantinli boyler için en çok 8 bar'lık ventil yazar.

Genleşme tankı

Soğuk su girişine konan kapalı genleşme tankı en az boyler hacminin %10'u büyüklükte seçilir, en çok 8 bar'da çalışır; ön basıncı işletme basıncının %10 altına ayarlanır ve yılda iki kez kontrol edilir (kılavuz s. 3). Kılavuzdaki örnek: 50 °C'lik sıcaklık artışında suyun hacmi %1,19 artar. Kullanım suyu için membranlı tanklar: genlesmetanki.com.

Hesap örneği: 500 L'lik boyler için kılavuz kuralına göre en az 50 L genleşme tankı.

Kılavuzdaki donanım listesi

Su tesisatı
Emniyet ventili, genleşme tankı, basınç düşürücü, manometre, termometre
Buhar tesisatı
Emniyet ventili, kondenstop, termostatik vana, manometre
Elektrik
Termostatik kumanda, enerji kesme cihazı, topraklama, kaçak akım rölesi

Kaynak: montaj ve kullanım kılavuzu s. 2. Basınç düşürücü şebeke basıncının ani yükselmesini önler; çek valf ters akışı engeller.

Yerleşim ve montaj mesafeleri

Hacme göre en düşük tavan yüksekliği Kullanım kılavuzu s. 4. A = 875 mm ve B = 1.125 mm tüm hacimlerde aynıdır (Şekil 7).
Hacim (L)Tavan yüksekliği (mm)Hacim (L)Tavan yüksekliği (mm)
1001.430 ± 108003.150 ± 10
1601.475 ± 101.0003.270 ± 10
2001.920 ± 101.5003.500 ± 10
3001.810 ± 102.0003.430 ± 10
4002.500 ± 102.5003.400 ± 10
5002.850 ± 103.0003.820 ± 10
  • Cihaz donma riski olmayan kapalı mekâna kurulur; +5 °C ile +50 °C ortam sıcaklığı için tasarlanmıştır.
  • Ağırlığı taşıyacak düz bir kaide yapılır; taşıma paletleri montajdan önce sökülür.
  • Servisin müdahale edebileceği alan bırakılır; aksi halde servis verilemez.

Kaynak: kılavuz s. 2. Kapıdan geçiş ve dikme için model tablolarındaki çap ve devrilme ölçüsüne bakın: modeller ve ölçüler.

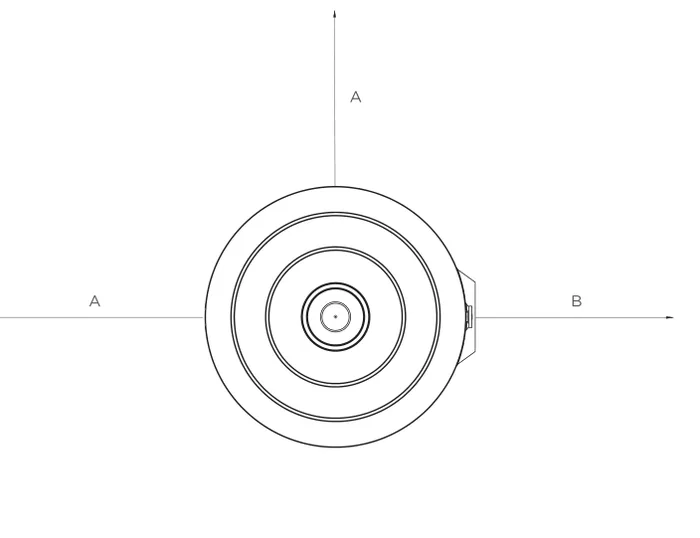

Boyler üstten görünüş: duvarlara A ve B montaj mesafeleri
Şekil 7. Hacme bağlı montaj mesafeleri, üstten görünüş. Kaynak: kılavuz, s. 3 (PDF s. 8).

Şema sembolleri

Katalog ve kılavuz şemalarında kullanılan 24 sembol.

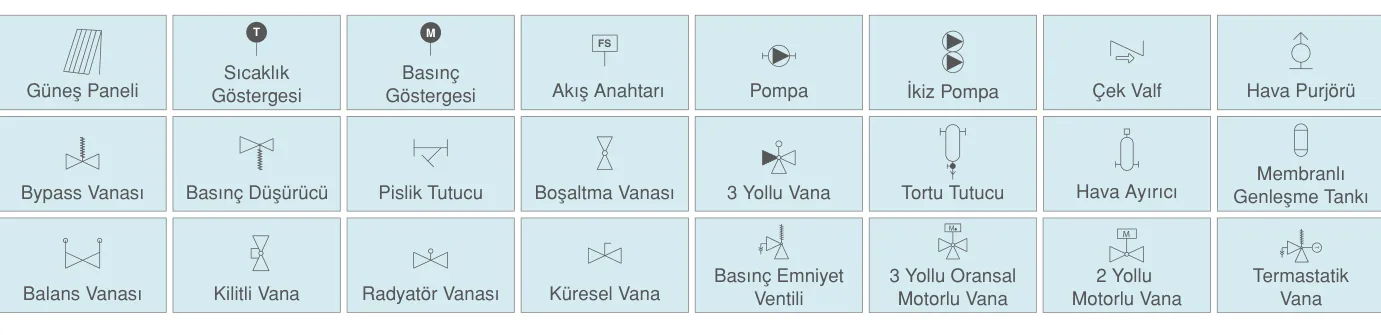

Tesisat sembolleri: güneş paneli, sıcaklık göstergesi, basınç göstergesi, akış anahtarı, pompa, ikiz pompa, çek valf, hava purjörü, bypass vanası, basınç düşürücü, pislik tutucu, boşaltma vanası, 3 yollu vana, tortu tutucu, hava ayırıcı, membranlı genleşme tankı, balans vanası, kilitli vana, radyatör vanası, küresel vana, basınç emniyet ventili, 3 yollu oransal motorlu vana, 2 yollu motorlu vana, termostatik vana
Şekil 8. Şema sembolleri. Kaynak: MIT ürün kataloğu, s. 14 (PDF s. 19).

Teklif isteKılavuzu indir (PDF, 6,8 MB)

Mekanik montaj ve devreye alma teklife dahil değildir (Ekin Endüstriyel genel satış şartları, madde 14). Şemalar örnektir; üretici şemaları haber vermeden değiştirme hakkını saklı tutar (kılavuz s. 1).
