Boyler modelleri ve ölçüleri

MIT boylerler emaye kaplı, 10 bar gövde basınçlı kullanım sıcak suyu depolarıdır. Bu sayfada katalogdaki dört serinin ölçü, bağlantı ve ağırlık tabloları var: tek serpantinli MIT 101–3001, çift serpantinli MIT 162–3002, elektrikli MIT 103–5003 ve paslanmaz MIT-SS.

Tek serpantinli
Çift serpantinli
Elektrikli
Paslanmaz MIT-SS
Ortak özellikler

Kaynaklar: MIT boyler, akümülasyon tankı, buffer tank ürün kataloğu (01-2019, V1.0); İngilizce katalog (10-2019, V1.0); basınçlı kaplar genel kataloğu (01-2019, V1.0); montaj ve kullanım kılavuzuSon güncelleme: 16 Ekim 2026

MIT White serisi boyler: beyaz sac kılıf, termometre, temizleme flanşı kapağı ve MIT etiketi — MIT White serisi boyler. Fotoğraf: ekinendustriyel.com boyler sayfası.

Tek serpantinli boyler, MIT 101–3001 Katalog s. 4 (PDF s. 9). Bağlantılar inç. Tüm modellerde magnezyum anot bağlantısı 1¼", termometre ve sensör ½".
Model	Hacim (L)	Çap (mm)	Yükseklik (mm)	Devrilme ölçüsü (mm)	Brüt ağırlık (kg)	Soğuk ve sıcak su	Sirkülasyon	Serpantin giriş, çıkış	Elektrikli ısıtıcı	Temizleme flanşı	İzolasyon (mm)
`MIT 101`	100	490	1.080	1.205	69	¾"	¾"	1"	1½"	4"	PU/50
`MIT 161`	160	590	1.125	1.290	91	¾"	¾"	1¼"	1½"	4"	PU/50
`MIT 201`	200	590	1.320	1.465	109	¾"	¾"	1¼"	1½"	4"	PU/50
`MIT 301`	300	700	1.210	1.420	123	1"	1"	1¼"	1½"	4"	PU/50
`MIT 501`	500	750	1.800	1.970	194	1"	1"	1¼"	1½"	4"	PU/50
`MIT 801`	800	900	2.100	2.305	261	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 1001`	1.000	1.000	2.070	2.320	283	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 1501`	1.500	1.120	2.300	2.580	380	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 2001`	2.000	1.260	2.230	2.580	594	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 2501`	2.500	1.460	2.200	2.660	717	1½"	1½"	1½"	2"	5"	PU/80
`MIT 3001`	3.000	1.460	2.560	3.020	840	1½"	1½"	1½"	2"	5"	PU/80

Katalog genel özelliklerde tek serpantinli seriyi 100–3.000 L verir; ısıtma kapasitesi tablosunda 4.000 ve 5.000 L satırları da vardır, ölçüleri yoktur. Ana sitedeki 3D listede ayrıca MIT 401 (400 L) geçer, katalogda ölçüsü yoktur. Kapasite aralığı 5–237 kW; sıcaklık koşulu katalogda yazılı değildir.

Çift serpantinli boyler, MIT 162–3002 Katalog s. 6 (PDF s. 11); İngilizce katalog s. 6. Bağlantılar inç. Anot 1¼", termometre ve sensör ½".
Model	Hacim (L)	Çap (mm)	Yükseklik (mm)	Devrilme ölçüsü (mm)	Brüt ağırlık, TR katalog (kg)	Brüt ağırlık, EN katalog (kg)	Kullanma suyu giriş, çıkış	Sirkülasyon	Üst serpantin	Alt serpantin	Elektrikli ısıtıcı	Temizleme flanşı	İzolasyon (mm)
`MIT 162`	160	590	1.125	1.290	91	95	¾"	¾"	1¼"	1¼"	1½"	4"	PU/50
`MIT 202`	200	590	1.320	1.465	109	112	¾"	¾"	1¼"	1¼"	1½"	4"	PU/50
`MIT 302`	300	700	1.210	1.420	123	132	1"	1"	1¼"	1¼"	1½"	4"	PU/50
`MIT 502`	500	750	1.800	1.970	194	223	1"	1"	1¼"	1¼"	1½"	4"	PU/50
`MIT 802`	800	900	2.100	2.305	261	290	1¼"	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 1002`	1.000	1.000	2.070	2.320	283	318	1¼"	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 1502`	1.500	1.120	2.300	2.580	380	417	1¼"	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 2002`	2.000	1.260	2.230	2.580	594	640	1¼"	1¼"	1¼"	1¼"	2"	5"	PU/80
`MIT 2502`	2.500	1.460	2.200	2.660	717	812	1½"	1½"	1½"	1½"	2"	5"	PU/80
`MIT 3002`	3.000	1.460	2.560	3.020	840	925	1½"	1½"	1½"	1½"	2"	5"	PU/80

İki katalog çift serpantinli modellerin brüt ağırlığını farklı verir. Türkçe katalogdaki değerler aynı hacimdeki tek serpantinli modellerle birebir aynıdır; İngilizce katalog her modelde daha yüksek değer yazar. Kaynaklar farkı açıklamaz; taşıma ve kaide hesabında siparişte teyit edin. Kapasite 4,2–172,5 kW, katalogda yalnız üst serpantin için. Ana sitedeki 3D listede MIT 402, 4002 ve 5002 de geçer; katalogda ölçüleri yoktur.

Elektrikli boyler, MIT 103–5003 Katalog s. 8 (PDF s. 13). Bağlantılar inç. Tüm modellerde termometre ve sensör ½", P&T valf ¾", magnezyum anot 1¼".
Model	Hacim (L)	Çap (mm)	Yükseklik (mm)	Devrilme ölçüsü (mm)	Soğuk su girişi	Sıcak su çıkışı	Sirkülasyon	İzolasyon (mm)
`MIT 103`	100	490	1.080	1.205	¾"	¾"	¾"	PU/50
`MIT 163`	160	590	1.125	1.290	¾"	¾"	¾"	PU/50
`MIT 203`	200	590	1.320	1.465	¾"	¾"	¾"	PU/50
`MIT 303`	300	700	1.210	1.420	1"	1"	¾"	PU/50
`MIT 503`	500	750	1.800	1.970	1"	1"	¾"	PU/50
`MIT 803`	800	900	2.100	2.300	1¼"	1¼"	1"	PU/80
`MIT 1003`	1.000	1.000	2.070	2.320	1¼"	1¼"	1"	PU/80
`MIT 1503`	1.500	1.120	2.300	2.580	1¼"	1¼"	1"	PU/80
`MIT 2003`	2.000	1.260	2.230	2.580	1¼"	1¼"	1"	PU/80
`MIT 2503`	2.500	1.460	2.200	2.660	1½"	1½"	1"	PU/80
`MIT 3003`	3.000	1.460	2.560	3.020	1½"	1½"	1¼"	PU/80
`MIT 4003`	4.000	1.660	2.665	3.160	1½"	1½"	1¼"	PU/80
`MIT 5003`	5.000	1.660	3.100	3.535	1½"	1½"	1¼"	PU/80

Isıtıcı müşteri talebine göre seçilir; 2–60 kW, 220–380 V, 50 Hz (katalog s. 7). Brüt ağırlık ısıtıcıya göre değişir; katalog ısıtıcısız ağırlık için aynı hacimdeki akümülasyon tankı ağırlığını gösterir: MIT 104–5004 tablosu. Isıtıcı gücü ve saatlik sıcak su seçim sayfasında, kablo kesitleri bağlantı şeması sayfasında.

Paslanmaz çelik MIT-SS

AISI 304 gövdeli, serpantinli 14 model, 100–5.000 L. Seri ana sitedeki boyler sayfasında listelenmez; veriler basınçlı kaplar genel kataloğunun paslanmaz bölümündendir (s. 27–31).

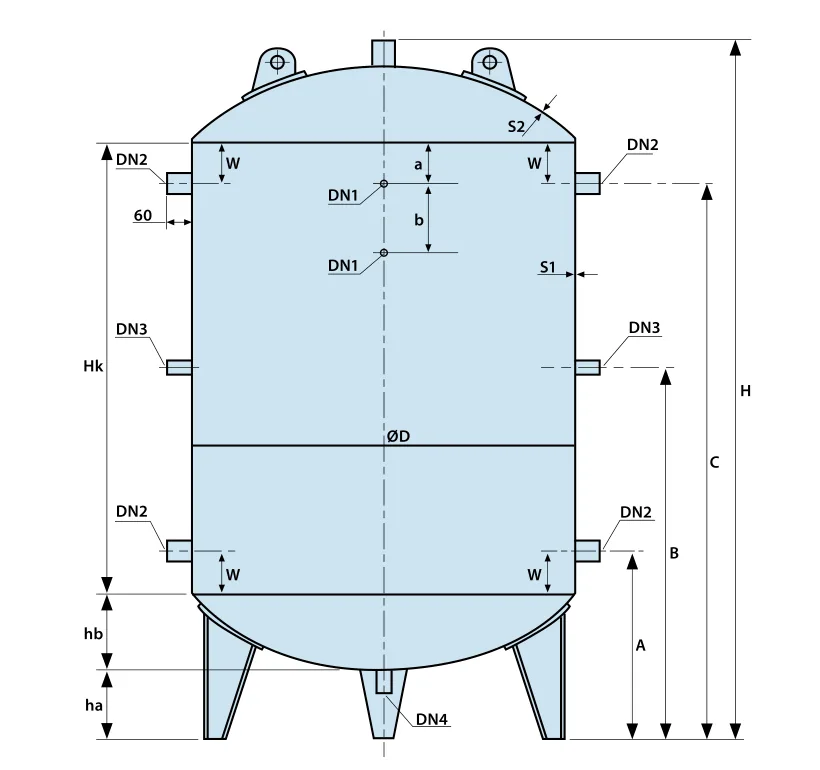

MIT-SS paslanmaz tank ölçü çizimi: gövde çapı ØD, toplam yükseklik H, bağlantı yükseklikleri A, B, C, Hk, ayak yüksekliği ha, bombe yüksekliği hb, bağlantılar DN1–DN4, gövde ve bombe sacı S1, S2 — **Şekil 1.** MIT-SS ölçü çizimi. Kaynak: basınçlı kaplar genel kataloğu, s. 30 (PDF s. 36). Harfler yalnız çizimde gösterilir; DN1–DN4'ün hangi bağlantı olduğu katalogda yazılı değildir.

Malzeme: AISI 304 (ölçü tablosu) Aynı bölümün tanıtım sayfası "304 L veya 316 L" yazar
Yalıtım: Poliüretan, özel sünger, cam yünü veya taş yünü Katalog s. 31
Donanım: Temizleme deliği, termometre; istenen güçte elektrikli ısıtıcı eklenebilir Katalog s. 31
Basınç, sıcaklık: Katalogun bu bölümünde belirtilmez; siparişte yazılı istenir
Diğer hacimler: 100–30.000 L paslanmaz tank, yatık ve dik model Katalog s. 27

MIT-SS ölçüleri Basınçlı kaplar genel kataloğu s. 29 (PDF s. 35). Ölçüler mm, bağlantılar inç, sac kalınlıkları S1 gövde ve S2 bombe mm.
Model	ØD	Dpul	A	B	C	H	Hk	hb	ha	w	a	b	DN1	DN2	DN3	DN4	Serpantin	Serpantin yüzeyi (m²)	S1	S2
`MIT-SS 100`	400	420	350	650	900	1.160	750	100	150	100	100	150	½"	1"	¾"	¾"	1"	0,6	2	2
`MIT-SS 160`	460	500	350	650	950	1.210	800	100	150	100	100	150	½"	1"	¾"	¾"	1¼"	0,85	2	2
`MIT-SS 200`	475	500	350	750	1.150	1.410	1.000	100	150	100	100	150	½"	1"	¾"	¾"	1¼"	1,2	2	3
`MIT-SS 350`	550	700	350	875	1.400	1.660	1.250	120	150	100	100	200	¾"	1¼"	1"	1"	1¼"	1,5	3	3
`MIT-SS 500`	650	820	400	925	1.450	1.760	1.250	150	150	100	100	200	¾"	1¼"	1"	1"	1¼"	2	3	3
`MIT-SS 600`	660	820	400	1.025	1.650	1.960	1.450	150	150	100	100	200	¾"	1¼"	1"	1"	1¼"	2,2	3	3
`MIT-SS 800`	780	935	450	1.075	1.700	2.010	1.450	150	200	100	100	200	¾"	1½"	1"	1"	1¼"	2,92	3	3
`MIT-SS 1000`	850	1.055	500	1.100	1.700	2.060	1.500	200	200	100	100	200	¾"	2"	1¼"	1¼"	1¼"	2,95	3	4
`MIT-SS 1500`	1.050	1.290	580	1.130	1.680	2.060	1.500	220	260	100	150	200	¾"	2½"	1½"	1½"	1¼"	4	4	4
`MIT-SS 2000`	1.050	1.290	570	1.445	2.320	2.700	2.000	220	250	100	150	200	¾"	2½"	1½"	1½"	1¼"	5	4	5
`MIT-SS 2500`	1.200	1.500	570	1.370	2.170	2.550	1.800	220	250	100	150	200	¾"	2½"	1½"	1½"	1¼"	6	4	5
`MIT-SS 3000`	1.300	1.590	600	1.425	2.200	2.610	2.000	250	250	100	150	200	¾"	3"	2"	2"	1¼"	7	4	5
`MIT-SS 4000`	1.300	1.590	670	1.770	2.870	3.350	2.500	320	250	100	150	200	¾"	3"	2"	2"	1½"	8	4	6
`MIT-SS 5000`	1.500	1.830	680	1.780	2.880	3.360	2.500	320	260	100	150	200	¾"	3"	2"	2"	1½"	9	5	6

Kaynaklar paslanmaz seride katodik korumayı farklı anlatır: genel katalog magnezyum anotla koruma yazar, kullanım kılavuzu paslanmaz ürünlerde katodik koruma yapılmadığını yazar. Siparişte teyit edin.

Ortak özellikler, emaye White serisi Katalog s. 3, 5 ve 7 (PDF s. 8, 10, 12).
Özellik	Tek serpantinli	Çift serpantinli	Elektrikli
Hacim	100–3.000 L	160–3.000 L	100–5.000 L
Kapasite	5–237 kW	4,2–172,5 kW, yalnız üst serpantin	2–60 kW
En yüksek kullanım sıcaklığı	95 °C
Gövde basıncı	10 bar
İç yüzey	DIN 4753-3'e uygun emaye (glasslined)
İzolasyon, sert poliüretan 42 kg/m³	100–500 L; 800–1.000 L isteğe bağlı	160–500 L; 800–1.000 L isteğe bağlı	100–500 L
İzolasyon, yumuşak poliüretan 18 kg/m³	800–3.000 L	800–3.000 L	800–1.000 L
Alev geciktirici yumuşak poliüretan 26 kg/m³	800–3.000 L, isteğe bağlı	800–3.000 L, isteğe bağlı	800–5.000 L, isteğe bağlı
Dış kılıf	160–500 L: elektrostatik toz boyalı sac veya vinleks suni deri; 800–3.000 L: vinleks suni deri		100–500 L: toz boyalı sac veya vinleks; 800–5.000 L: vinleks
Termometre	0–120 °C
Temizleme flanşı	Tüm tiplerde temizleme ve kontrol kapağı
Elektrikli ısıtıcı	İsteğe bağlı takılabilir		2–60 kW; ürüne kaçak akım rölesi takılabilir, beslemede kaçak akım rölesi zorunludur (kılavuz s. 1)
Katodik koruma	DIN 4753-3'e uygun magnezyum anot; isteğe göre elektronik anot

İzolasyon EN 15332 enerji verimliliği standardına uygun olarak tanımlanır (katalog). Ana site izolasyon yoğunluğunu 42–44 kg/m³ verir; bu sayfada katalogdaki hacme göre değerler kullanıldı.

Basınç ve belgeler, kaynağa göre

Konu	Değer	Kaynak
Gövde basıncı	10 bar	Katalog s. 3, 5, 7
İşletme basıncı	10 bar sınıfı; mekanik hesap EN 13445 ve 2014/68/AB'ye göre doğrulanır	ekinendustriyel.com boyler sayfası, beyan
Test basıncı	Belirtilmez	Katalog, kılavuz
Emniyet ventili	İşletme basıncından en az %10 düşük açma basıncı, TS EN 1487:2016	Kılavuz s. 1–2, 5
Emniyet ventili	En çok 8 bar, tek ve çift serpantinli	İngilizce kılavuz s. 4–6
Ürün belgesi	TSE 011181-TSE-03/03, TS 736	TSE, geçerlilik 27.02.2027

Isıtma kapasitesi

Her hacmin saatte ürettiği sıcak su (L/h), iki kazan suyu ve iki kullanım suyu sıcaklığında, boyler seçimi sayfasındaki tablolarda.
